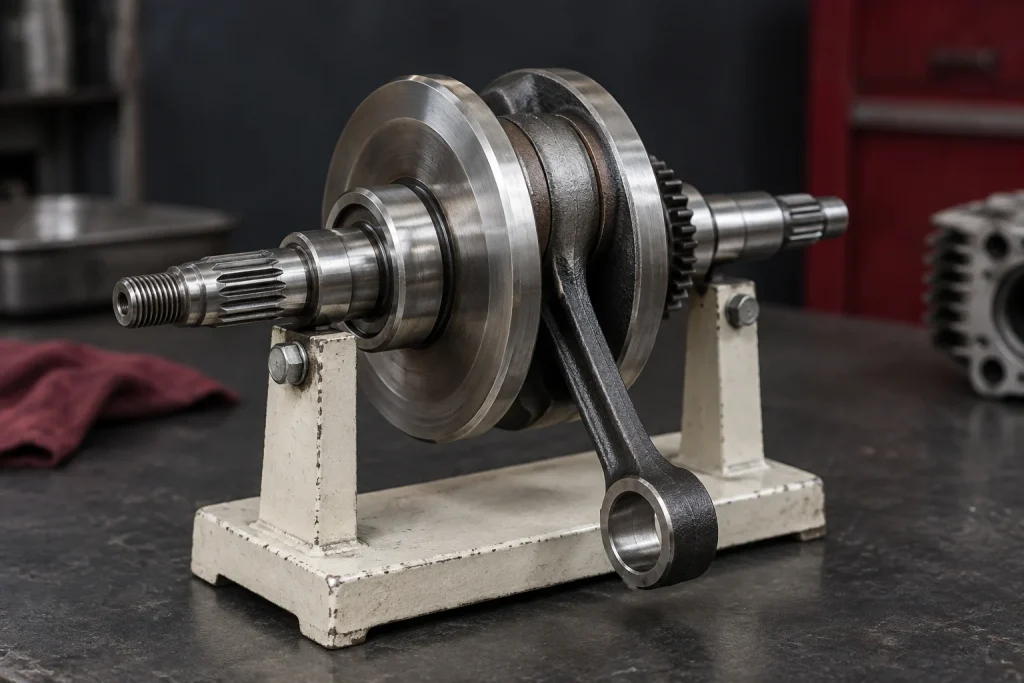

Dên xe Dream là cách gọi quen thuộc liên quan tới trục khuỷu, cũng thường được gọi là trục cơ. Trục này phối hợp với thanh truyền để biến chuyển động qua lại của piston thành chuyển động quay; nó khác trục cam và khác trục của hộp số.

Khi một nơi nói “cây dên” hoặc “bộ dên”, nên làm rõ đang đề cập trục khuỷu hay một cụm gồm thêm phần nào. Tên dùng trong trao đổi chưa xác định mã hoặc cấu tạo của mọi phiên bản Dream.

DÊN LÀ TÊN QUEN GỌI, TRỤC KHUỶU LÀ ĐỐI TƯỢNG KỸ THUẬT

Một ví dụ dùng từ ở thị trường phụ tùng là Zin Zin Motor đặt tên sản phẩm bằng cả trục khuỷu và cây dên. Chỉ dùng ví dụ để hiểu cách gọi; sản phẩm ở trang đó không phải căn cứ chọn dên Dream.

Trong tài liệu tiếng Anh, crankshaft chỉ trục khuỷu, còn connecting rod chỉ thanh truyền. Hai chi tiết phối hợp nhưng không phải hai tên của cùng một vật.

Chữ “biên” hoặc “tay dên” trong lời nói có thể cần được người dùng giải thích lại bằng tên kỹ thuật. Không tự đổi một cách gọi chưa rõ thành cả cụm trục khuỷu trong phiếu công việc.

ĐỔI CHUYỂN ĐỘNG QUA LẠI THÀNH QUAY NHƯ THẾ NÀO?

PISTON KHÔNG TỰ LÀ MỘT TRỤC QUAY

Motorservice giải thích nhiệm vụ trục khuỷu là biến các hành trình piston thành chuyển động quay với sự hỗ trợ của thanh truyền. Đây là nguyên lý cơ cấu, không phải bản vẽ dên Dream.

Có thể theo dõi ba đối tượng: piston chuyển động trong xi lanh, thanh truyền nối cơ cấu và trục khuỷu quay. Tách ba tên giúp đọc một hình nhập môn mà không gọi mọi phần bên dưới piston thành dên.

THANH TRUYỀN LÀ MẮT XÍCH PHỐI HỢP

Motorservice mô tả thanh truyền nối piston với trục khuỷu, truyền lực tới vị trí chốt khuỷu. Vì vậy, thanh truyền có nhiệm vụ riêng, không chỉ là một giá cố định đỡ piston.

Vị trí nối thanh truyền với trục khuỷu nằm lệch so với trục quay chính trong cơ cấu khuỷu thông thường. Sự lệch tâm đó là phần của quan hệ biến đổi chuyển động, không phải kết luận trục đang bị cong.

CỔ TRỤC VÀ CHỐT KHUỶU KHÁC VỊ TRÍ

Sơ đồ thuật ngữ Motorservice phân biệt cổ trục chính với chốt khuỷu nơi thanh truyền liên quan. Tên các vùng giúp đọc cơ cấu; chúng không cho biết kích thước, kiểu ổ đỡ hoặc cách tháo trục của một chiếc Dream.

Không lấy trục nhiều xi lanh hoặc các đối trọng trong ví dụ ô tô trên trang thành cấu tạo dên xe máy. Muốn biết hình dạng và các phần thực tế phải đọc tài liệu áp dụng cho đúng mẫu.

TRỤC KHUỶU KHÁC CAM VÀ PHẦN TRUYỀN ĐỘNG RA BÁNH

Trục khuỷu thuộc cơ cấu phối hợp chuyển động piston. Trục cam thuộc việc tổ chức chuyển động phối khí. Cùng là trục trong động cơ không có nghĩa tên hoặc chức năng thay thế cho nhau.

Bài kiến trúc động cơ Dream giải nghĩa OHC ở cấp bố trí cam. Bài dên không dùng nhãn OHC để suy cấu tạo hoặc mã trục khuỷu.

Chuyển động quay trong động cơ cũng chưa phải toàn bộ đường truyền lực tới bánh. Còn có các cụm khác theo thiết kế; dên không phải tên chung cho hộp số, ly hợp hay truyền động cuối.

Bài các nhóm cấu tạo toàn xe Dream đặt những cụm đó trong cùng bản đồ. Không cần kể lại chu trình bốn kỳ để phân biệt một trục với toàn bộ nhóm truyền lực.

“BỘ DÊN”, “DÊN LỚN” VÀ “KÊU DÊN” KHÔNG TRẢ LỜI CÙNG CÂU HỎI

Bộ dên là cách nói về phạm vi sản phẩm hoặc cụm công việc, cần danh sách rõ. Dên lớn lại là mô tả còn thiếu thuộc tính: chưa biết đang nói tới kích thước nào và mẫu áp dụng nào.

Kêu dên là một lời gọi hiện tượng hoặc nhận xét kỹ thuật, không tự xác nhận nguyên nhân nếu chưa có kiểm tra. Một tên âm thanh không cung cấp căn cứ thay trục, còn một hình trục rời không đánh giá được chiếc xe đang sử dụng.

Bài này không đưa hành trình, độ đảo, khe hở, thông số ổ đỡ hoặc cách ép và cân trục. Không tự mở lốc máy để nhận diện dên và không chọn thay thử từ một bài chức năng.

Điểm cần phân biệt là đối tượng và loại câu hỏi: trục khuỷu làm nhiệm vụ gì, sản phẩm được báo gồm gì và tình trạng xe được kiểm tra tới đâu. Chỉ câu thứ nhất được giải thích ở cấp nguyên lý tại đây.
