Hệ thống điện xe Dream gồm những nhóm chức năng nào?
Mục lục bài viết
- ĐIỆN PHỤC VỤ NHIỀU NHIỆM VỤ KHÁC NHAU
- NHÓM NGUỒN: TẠO ĐIỆN KHÁC VỚI TÍCH ĐIỆN
- CỤM PHÁT ĐIỆN VÀ MẠCH NẠP
- ẮC QUY LÀ MỘT BỘ PHẬN TRONG NHÓM NGUỒN
- ĐÁNH LỬA KHÔNG PHẢI ĐIỆN KHỞI ĐỘNG
- ĐÈN, CÒI VÀ ĐÈN BÁO KHÔNG CÙNG MỘT CÔNG VIỆC
- CHIẾU SÁNG VÀ TÍN HIỆU RA BÊN NGOÀI
- THÔNG TIN CHO NGƯỜI ĐIỀU KHIỂN
- ĐƯỜNG DÂY VÀ ĐIỀU KHIỂN NỐI CÁC NHÓM LẠI
Hệ thống điện xe Dream không chỉ gồm bình ắc quy và bóng đèn. Để hiểu ở cấp hệ thống, nên chia thành các nhóm: tạo và quản lý nguồn điện, đánh lửa, khởi động nếu được trang bị, chiếu sáng, tín hiệu cùng đường dây và bộ phận điều khiển.
Cách chia này là bản đồ chức năng, không phải sơ đồ đấu dây cho mọi Dream. Nguồn cấp của từng mạch, mã bộ phận và cấu hình thực tế phải được xác định theo mẫu xe, nhất là với chiếc đã thay đồ điện.
ĐIỆN PHỤC VỤ NHIỀU NHIỆM VỤ KHÁC NHAU
Khi nói “điện xe”, người dùng có thể đang nói về đèn, còi hoặc khả năng khởi động. Trong kỹ thuật, những hiện tượng nhìn thấy đó thuộc các nhóm chức năng khác nhau, không nên gộp thành một linh kiện duy nhất.
Điện đánh lửa tham gia việc tạo tia lửa phục vụ động cơ. Điện chiếu sáng giúp quan sát và nhận diện; tín hiệu giúp truyền thông tin. Nguồn điện và đường nối lại là phần để các nhóm hoạt động theo thiết kế.
Nếu chưa hình dung vị trí các nhóm trong toàn xe, xem bản đồ cấu tạo xe Dream. Bài này đi sâu hơn ở cách phân loại điện, nhưng không cung cấp phép đo để xác định hỏng IC, mâm lửa hay ắc quy.
NHÓM NGUỒN: TẠO ĐIỆN KHÁC VỚI TÍCH ĐIỆN
CỤM PHÁT ĐIỆN VÀ MẠCH NẠP
DENSO mô tả magneto dùng trên xe máy với các chức năng liên quan nạp bình, chiếu sáng và đánh lửa. Đây là nguồn giải thích nhóm phát điện, không phải xác nhận DENSO cung cấp một mã mâm lửa cụ thể cho chiếc Dream của bạn.
Trong trao đổi ở Việt Nam, “mâm lửa” là tên thường gặp khi nói tới cụm điện phía động cơ. Tuy nhiên, muốn biết cuộn dây nào làm nhiệm vụ nào phải xem tài liệu đúng mẫu. Không nên dùng tên gọi chung để suy ra màu dây, đầu nối hoặc điện áp.
Mạch nạp có nhiệm vụ khác với bóng đèn tiêu thụ điện. Cũng cần phân biệt bộ phận phát điện với phần quản lý dòng điện đưa tới các mạch. Một sơ đồ đơn giản “máy phát tới bình rồi tới mọi món” chưa đủ đại diện cho mọi cấu hình xe số.
ẮC QUY LÀ MỘT BỘ PHẬN TRONG NHÓM NGUỒN
Ắc quy tích trữ năng lượng điện, không phải tên khác của toàn hệ thống nạp. Mã bình, loại bình và thông số tương thích cần được tra riêng. Biết trên xe có một bình chưa cho biết mọi phụ tải đều nhận điện theo cùng một đường.
Không suy khả năng làm việc của bình từ vẻ ngoài sạch hoặc mới. Đồng thời, việc tìm hiểu bản đồ nguồn không đòi hỏi tháo bình, chạm hai cực hoặc tự thêm dây. Đó là các thao tác có rủi ro, không thuộc bài giới thiệu cấu tạo.
ĐÁNH LỬA KHÔNG PHẢI ĐIỆN KHỞI ĐỘNG
Đánh lửa liên quan thời điểm và năng lượng tia lửa ở bugi. Những tên như IC, mobin và bugi thường được nhắc trong nhóm này; mỗi món có vị trí riêng, không thể gọi thay cho nhau chỉ vì đều liên quan điện.
Honda Global giới thiệu chức năng bugi là tạo tia lửa đốt hỗn hợp trong động cơ. Tia lửa đó khác nhiệm vụ phát sáng của bóng đèn và khác việc làm quay động cơ khi khởi động.
Khởi động điện, nếu mẫu xe được trang bị, là một nhóm cần đọc riêng. Không nên mặc định mọi xe mang chữ Dream đều có cùng hệ đề. Cần khởi động cơ khí nhìn thấy trên xe cũng không đủ kể toàn bộ cấu hình điện bên trong.
Khi tìm tài liệu cho Super Dream, hãy chọn đúng phiên bản thay vì sao chép cấu hình một Dream thị trường khác. Một tên dòng không xác nhận mã IC hay khả năng thay thế mobin.
ĐÈN, CÒI VÀ ĐÈN BÁO KHÔNG CÙNG MỘT CÔNG VIỆC
CHIẾU SÁNG VÀ TÍN HIỆU RA BÊN NGOÀI

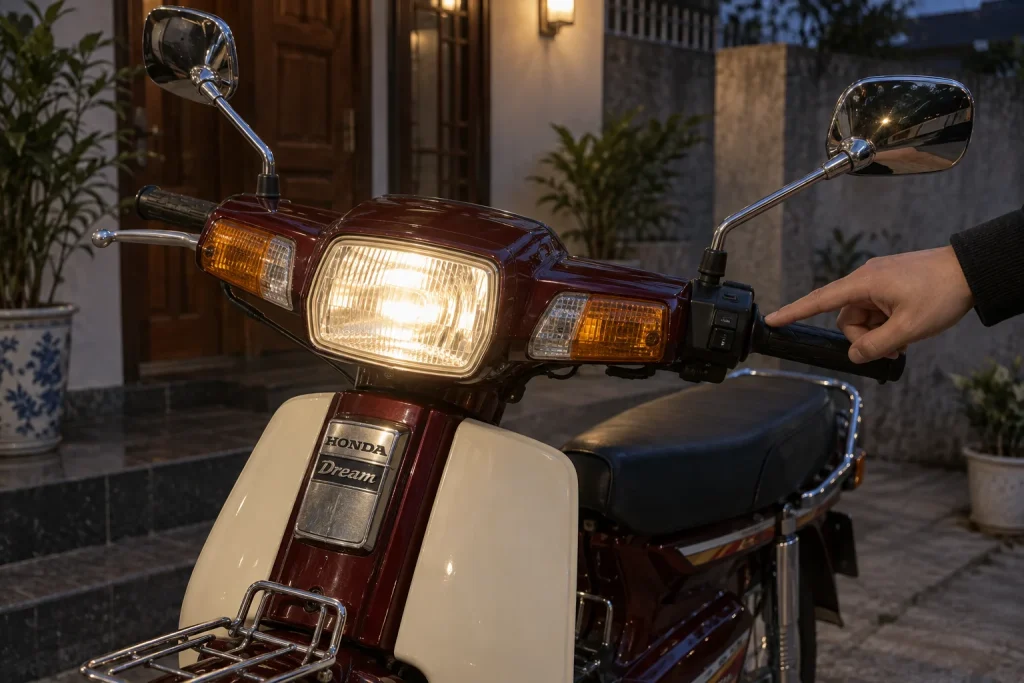

Đèn phía trước, đèn phía sau, đèn báo rẽ và còi được nhận biết theo nhiệm vụ, không chỉ theo vị trí. Đèn hậu và đèn phanh cùng nằm phía sau nhưng thông tin truyền tới người khác không hoàn toàn giống nhau.
Vì thế, khi hỏi phụ tùng cần gọi đúng chức năng đang nói tới. “Đèn sau” có thể chưa đủ để nơi bán hiểu bạn cần bộ phận nào. Không tự suy bóng có hình giống nhau là dùng được cho cùng mạch.
THÔNG TIN CHO NGƯỜI ĐIỀU KHIỂN
Đèn báo trên đồng hồ cung cấp thông tin cho người dùng. Sự có mặt và ý nghĩa của từng ký hiệu tùy thiết kế; không nên lấy một đèn báo trên phiên bản phun nhiên liệu rồi tìm nguyên xi trên mọi Dream cũ.
Sổ Dream AND125MDR có mục đèn báo, công tắc và cầu chì. Phạm vi Cambodia, Laos không phải Super Dream Việt Nam.
ĐƯỜNG DÂY VÀ ĐIỀU KHIỂN NỐI CÁC NHÓM LẠI
Dây dẫn và đầu nối là phần của hệ thống, không phải những chi tiết phụ có thể bỏ qua. Công tắc giúp người dùng đưa yêu cầu điều khiển; cầu chì thuộc nhóm bảo vệ mạch, không phải thiết bị để tăng công suất điện.
Với xe đã làm lại điện, cần tách thiết kế theo tài liệu khỏi đường dây đang lắp. Một bộ đèn mới không chứng minh phần dây phía trong đã được kiểm tra. Ngược lại, hình thức dây được bó gọn cũng chưa xác nhận cách đấu là phù hợp.
Đừng đấu tắt cầu chì, nối thử dây hoặc lắp phụ tải chỉ vì đầu giắc vừa. Khi cần sửa chữa, nơi có chuyên môn phải đối chiếu cấu hình và tài liệu thích hợp. Bài này không đưa bảng điện trở, mã dây hay hướng dẫn thử lửa.
Hiểu điện xe Dream theo nhóm giúp đặt câu hỏi rõ: nguồn, đánh lửa, khởi động hay tín hiệu? Sau bước định hướng đó, việc chẩn đoán vẫn cần dữ kiện của chính chiếc xe, không được thay bằng phỏng đoán từ tên một linh kiện.
