Piston xe Dream: mặt nhận lực, vùng rãnh và những tên cần tách
Mục lục bài viết
Piston xe Dream là chi tiết chuyển động qua lại trong xi lanh. Trong hành trình sinh công, khí cháy tác động lên piston; lực được truyền qua thanh truyền để tham gia tạo chuyển động quay của trục khuỷu.
Không nên gọi piston là xi lanh: một bên là chi tiết chuyển động, bên kia là phần bao quanh đường chuyển động. Khi đọc tên phụ tùng, piston cũng cần được tách khỏi bộ xéc măng và chốt piston.
TỪ MẶT NHẬN LỰC ĐẾN CHUYỂN ĐỘNG QUAY
Bộ Năng lượng Hoa Kỳ giải thích động cơ đốt trong với piston chuyển động trong xi lanh cố định: khí cháy giãn nở đẩy piston, rồi cơ cấu biến chuyển động thành quay. Đây là nguyên lý, không phải mô tả kích thước piston Dream.
Piston không tự trở thành một trục quay vì động cơ đang hoạt động. Nó vẫn thuộc nhóm chuyển động qua lại; thanh truyền và trục khuỷu có nhiệm vụ phối hợp khác.
Bài kiến trúc động cơ Dream giúp đọc loại động cơ. Riêng việc nhận diện piston cần nhìn tên và quan hệ của chi tiết, không chỉ nhãn bốn kỳ.

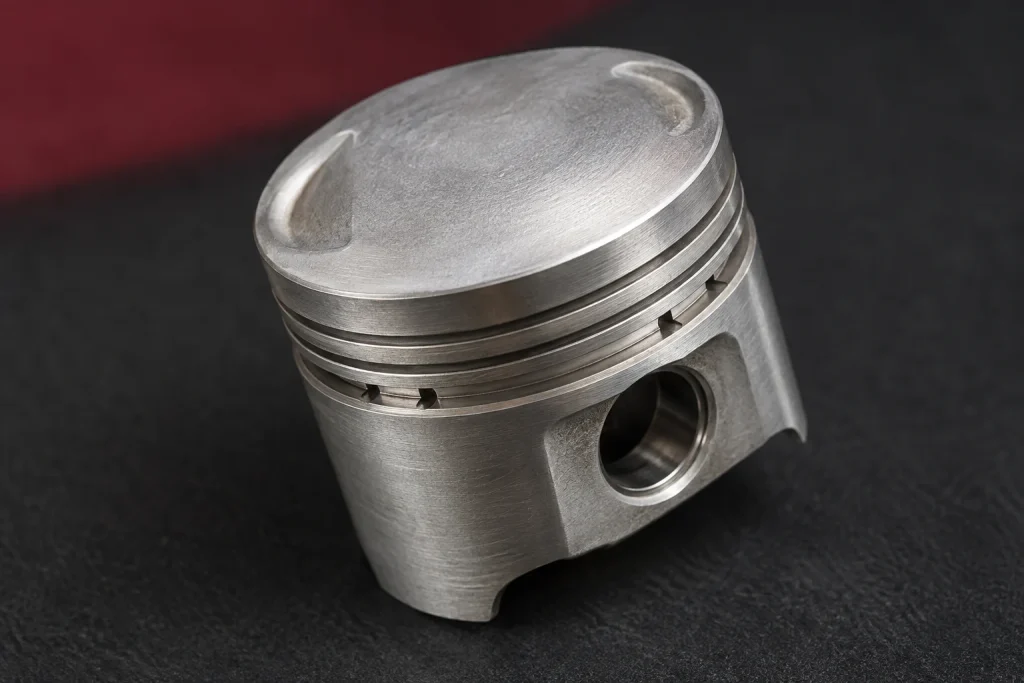

ĐỌC MỘT PISTON THEO CÁC VÙNG
ĐỈNH PISTON
MAHLE giải nghĩa piston ở trang 10 catalogue PR-40-22: đỉnh là phần ở đầu piston, tham gia giới hạn không gian cháy. Hình dạng đỉnh có thể khác nhau theo động cơ, không nên suy mọi piston Dream đều có cùng biên dạng.
VÙNG RÃNH XÉC MĂNG
Rãnh là phần trên piston để bố trí vòng xéc măng. Rãnh và vòng là hai đối tượng: nhìn thấy rãnh không có nghĩa vòng đã nằm trong sản phẩm được báo hàng.
Không dùng hình minh họa catalogue để tự xác định số vòng, bề rộng rãnh hoặc bộ xéc măng của xe mình. Tài liệu MAHLE được dùng ở đây để giải nghĩa vùng chi tiết, không phải catalogue áp dụng cho Dream.
THÂN DƯỚI VÀ VÙNG CHỐT
MAHLE gọi skirt là phần thân dưới vùng vòng dầu, có vai trò ổn định piston. Còn sơ đồ thuật ngữ piston của Motorservice phân biệt vùng chốt và lỗ chốt với các vùng rãnh.
Những tên đó giúp đọc hình, không yêu cầu bạn tháo động cơ để nhìn tận mắt. Hình nhiều chi tiết của động cơ diesel trên trang Motorservice cũng không được coi là bản vẽ piston Dream.
PISTON, CHỐT VÀ VÒNG: BA TÊN CẦN GIỮ RIÊNG
Trong một danh mục hoặc phiếu công việc, tên piston có thể xuất hiện cùng chốt và xéc măng. Cần biết đang nói riêng chi tiết piston hay bộ có các món đi kèm; đừng tự đổi một tên sang nghĩa cả bộ.
Motorservice nêu cách cung cấp piston của chính hãng này cùng các thành phần phối hợp. Đó là phạm vi sản phẩm của nhà cung cấp, không phải quy tắc rằng mọi nơi bán piston Dream đều đóng gói giống nhau.
Ví dụ, phiếu chỉ ghi thay xéc măng không tự có nghĩa đã thay piston. Ngược lại, nếu báo “bộ piston”, danh sách món cần được ghi rõ để người đọc biết phần nào đã được chọn và phần nào được giữ lại.
Bài chuẩn bị thông tin mua phụ tùng Super Dream dành cho việc tổ chức trao đổi trước đơn. Bài piston chỉ giải thích đối tượng, không bổ sung mã hoặc chọn bộ thay thế.
ĐƯỜNG KÍNH, HÀNH TRÌNH VÀ DUNG TÍCH KHÔNG PHẢI MỘT NHÃN
Đường kính piston là cách mô tả một kích thước của chi tiết. Hành trình là quãng chuyển động theo thiết kế. Dung tích động cơ lại thuộc tính khác; đừng dùng một con số được rao bán mà không rõ nhãn để trả lời cả ba câu hỏi.
Bài Dream bao nhiêu cc theo kiểu loại trả lời về dung tích. Biết nhóm dung tích vẫn chưa đủ để suy mã, kích thước gia công hoặc khả năng thay chéo piston.
Những cách gọi như piston lớn hoặc piston độ là mô tả còn thiếu phạm vi. Bài này không đánh giá cấu hình tăng dung tích, không đưa khe hở và không hướng dẫn xoáy xi lanh hoặc sửa biên dạng đỉnh.
CHỨC NĂNG CỦA CHI TIẾT KHÁC KẾT LUẬN VỀ XE
Ảnh một piston chỉ thể hiện vật được chụp trong điều kiện ấy. Nó không tự xác nhận tình trạng động cơ đang lắp trên xe, hoặc nguồn gốc của chi tiết sau nhiều năm sử dụng.
Nếu cần kiểm tra piston, công việc phải được đánh giá theo tài liệu và dữ kiện thực tế tại nơi có chuyên môn. Không tháo máy để học thuật ngữ, không thay thử piston từ một bài định nghĩa và không dùng tên chi tiết làm chẩn đoán máy yếu.
